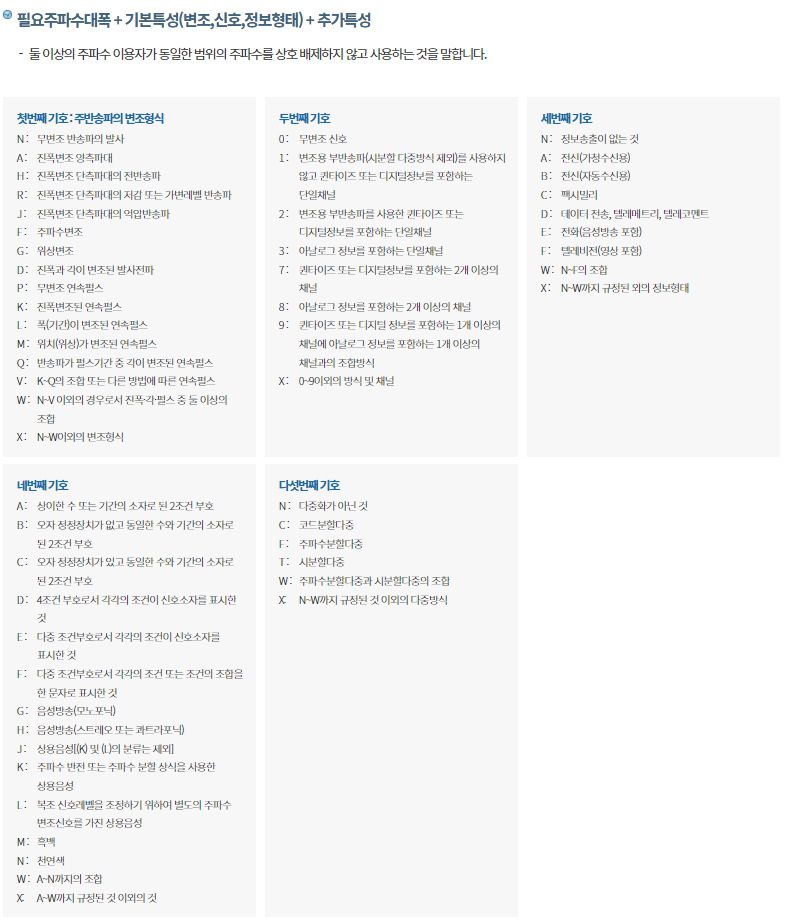

전파발사는 다음의 기본특성에 따른 등급과 기호로 표시하되, 보다 완벽한 기술을 표시하기 위하여 취사형 추가특성을 첨가 사용할 수 있다.

필요주파수대폭 : 필요주파수대폭은 3개 숫자와 1개 문자로 표시하여야 하며, 문자는 소수점 자리에 두어 필요주파수대폭단위를 표시한다(0의숫자, K, M 또는 G의 문자는 필요주파수대 표시 첫머리에 둘 수 없다). => 2021년 12월 23일 항공무선통신사 출장검정 필기 출제



1. 첫째 기호 - 주반송파의 변조형식

1) 무변조 반송파의 발사 : N

2) 주 반송파가 진폭변조된 발사

  - 양측파대 : A

  - 단측파대, 전반송파 : H

  - 단측파대, 저감 또는 가변레벨 반송파 : R

  - 단측파대, 억압반송파 : J

3) 주 반송파가 각변조된 발사

  - 주파수변조 : F

  - 위상변조 : G

4) 펄스 변조

  - 무변조 연속 펄스 발사 : P



2. 둘째 기호 - 주반송파를 변조시기는 신호의 특성

1) 무변조신호 : 0

2) 변조용 부반송파를 사용하지 아니하고 퀸타이즈 또는 디지털정보를 포함하는 단일 채널 : 1

3) 변조용 부반송파를 사용한 퀸타이즈 또는 디지털정보를 포함하는 단일 채널 : 2

4) 아날로그 정보를 포함하는 단일 채널 : 3



3. 셋째 기호 - 송신할 정보 형태 => 추가 특성

1) 정보 송출이 없는 것 : N

2) 전신 - 가청 수신용 : A

3) 전신 - 자동 수신용 : B

4) 팩시밀리 : C

5) 데이터의 전송, 텔레메트리, 텔레코멘드 : D

6) 전화(음성방송 포함) : E

7) 텔레비전(영상) : F

8) 그 외의 방식 : X



4. 넷째 기호 - 신호의 항목 => 추가 특성

1) 음성 방송(모노포닉) : G

2) 음성 방성(스테레오) : H

3) 상용 음성 : J

4) 흑백 : M

5) 천연색 : N



5. 다섯째 기호 - 다중화 특성 => 추가특성

1) 다중화가 아닌 것 : N

2) 부호 분할다중 : C

3) 주파수 분할 다중 : F

4) 시 분할다중 : T

5) 기타 다중방식 : X
